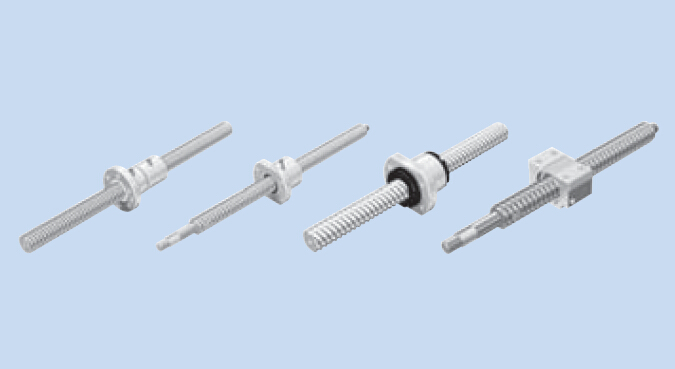

轧制滚珠丝杠

JPF、BTK、MTF、WHF、BLK/WTF、CNF和BNT型

结构与特长

轧制滚珠丝杠是一种价格价格便宜的杂质丝杠,它利用精密滚轧成形以及经特殊表面研磨而成的丝杠轴,取代了精密滚珠丝杠中所使用的价格高的研磨丝杠轴。
组合的螺母其钢球滚动面全部经过研磨精加工, 与传统的轧制滚珠丝杠相比, 轴方向间隙小, 具有更加平滑的运动性能。
另外,各种类型都已标准化,可根据用途进行最佳的选择。
【实现了C7级的导程精度】
丝杠轴的运行距离误差除C10级以外,C7级和C8级的也已标准化,能用于广泛的用途。
运行距离误差C7 ∶± 0.05/300（mm）
C8 ∶± 0.10/300（mm）
C10∶± 0.21/300（mm）
（丝杠轴各精度等级的制造最大长度请参照A-691。）

【丝杠轴钢球滚动面的粗糙度在0.20a以下】
丝杠轴钢球滚动面在精密滚轧后, 经过表面特殊研磨, 与经过研磨的精密滚珠丝杠的钢球滚动面一样,表面粗糙度在0.20a以下。
【螺母的钢球滚动面全部经过研磨精加工】
对轧制滚珠丝杠用螺母, 也全部与精密滚珠丝杠一样, 进行研磨精加工, 以确保具有好的耐久性以及平滑的运动性能。
【价格低廉】
丝杠轴经过精密轧制后, 再进行感应淬火或渗碳淬火, 最后进行表面特殊研磨等制作。与经过螺旋沟槽研磨的精密滚珠丝杠相比,价格非常便宜。
【防尘效果好】
在螺母中装入了小型的保护性能好的密封挡板或刷子式密封挡板,得到低摩擦和防尘性能高的优势,提高了滚珠丝杠的工作寿命。
