高扭矩型

高扭矩型滚珠花键

 LBS、LBST、LBF、LBR和LBH型

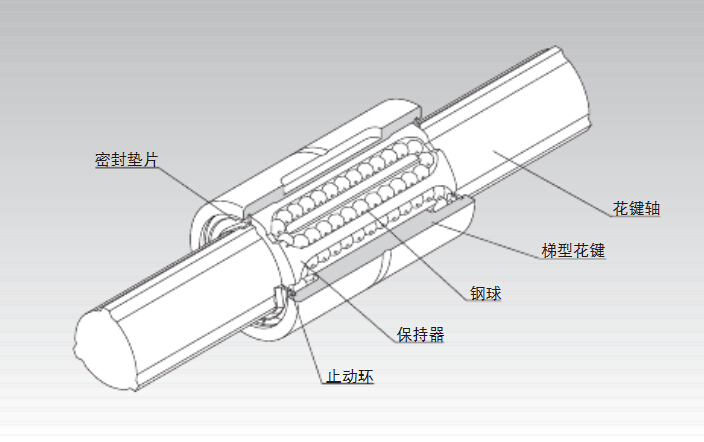

结构与特长

高扭矩型滚针花键,是在花键轴外圈上排列了3条滚动面,然后配有2列负荷钢球列分别从左右方将其夹住。花键轴是经过精密研磨加工的.当花键轴承受扭矩时,在6列负荷钢球中与扭矩方向一致的3列钢球均等地承受负荷,并且自动地决定旋转中心。反转时,就由反方向的3列钢球也不会脱落。

【高钢性与精确定位】

由于接触角大,而且用单个花键母就能施加预压,所以能够获得高刚性和精确的定位精度

【可进行高速运动和高速旋转】

由于摩擦力小、并且采用刚性的保持器,因此即使做高速直线运动,在润滑脂的作用下也能满足使用的需要。并且高速旋转时,作用在钢球上的离心力的影响也很小,能得到平滑稳定的直线运动。

【可作为重负荷用直线轴承使用】

因钢球滚动面加工成R沟槽形状,所以钢球的接触面积大,即使对径向载荷也可以有很强的承载负荷能力

用途

广泛应用于工业机器人的架柱以及机械臂、自动装卸机、传送机、点焊机各种变速装置等,是具有可靠性的直线运动系统。
