KR
LM滚动导轨智能组合单元KR型

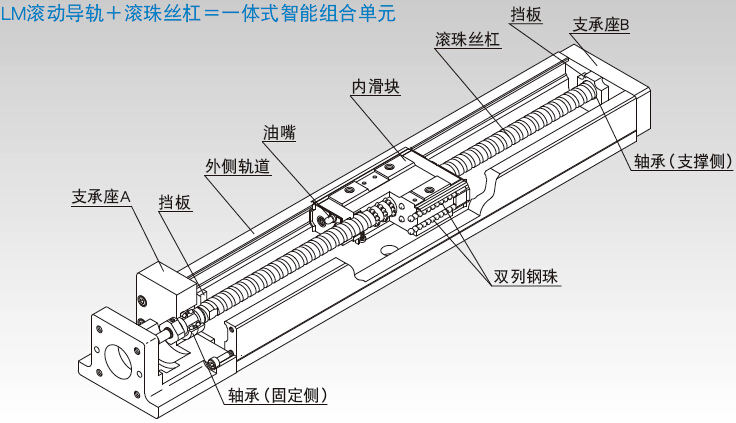

结构与特长
THK直线导轨智能组合单元KR型通过高刚性的U字形断面形状的外侧轨道、以及两侧面的LM滚动导轨部与中央的滚珠丝杠部组合在一起的内侧滑块，以最小的空间，实现了高刚性、高精度的智能组合单元功能。
此外，由于支承座A和B还可兼作支承单元，内滑块可兼作工作台，能够大幅度减少设计和组装所需的时间，从而降低整体成本
【高精度】
直线导向部由在施加预压的状态下也能轻快运动的4列圆弧沟槽组成,能实现间隙小刚性强的导向。另外,负荷变动引起的摩擦阻力的变化被控制到最小,能满足高精度进给的需要。
【节省空间】
通过将两个侧面的直线导轨部与中央的滚珠丝杠部结合成一体的内滑块,使KR型实现了在最小空间中达到高刚性、高精确性的智能组合单元功能。
【 密封垫片】
KR型标准装配有防尘用的末端密封垫片和侧面密封垫片。
KR型具体型号
|
公称型号 |
滚珠丝杆 导程 (mm) |
行程*（mm) |
外侧轨道长度 （mm) |
|
|
长型 滑块 |
短型 滑块 |
|||
|
KR15 |
01 |
25 |
- |
75 |
|
01 |
50 |
- |
100 |
|
|
01 |
75 |
- |
125 |
|
|
01 |
100 |
- |
150 |
|
|
01 |
125 |
- |
175 |
|
|
01 |
150 |
- |
200 |
|
|
02 |
25 |
- |
75 |
|
|
02 |
50 |
- |
100 |
|
|
02 |
75 |
- |
125 |
|
|
02 |
100 |
- |
150 |
|
|
02 |
125 |
- |
175 |
|
|
02 |
150 |
- |
200 |
|
|
KR20 |
01 |
30 |
- |
100 |
|
01 |
80 |
- |
150 |
|
|
01 |
130 |
- |
200 |
|
|
06 |
30 |
- |
100 |
|
|
06 |
80 |
- |
150 |
|
|
06 |
130 |
- |
200 |
|
|
KR26 |
02 |
60 |
- |
150 |
|
02 |
110 |
- |
200 |
|
|
02 |
160 |
- |
250 |
|
|
02 |
210 |
- |
300 |
|
|
06 |
60 |
- |
150 |
|
|
06 |
110 |
- |
200 |
|
|
06 |
160 |
- |
250 |
|
|
06 |
210 |
- |
300 |
|
|
KR30H |
06 |
50 |
70 |
150 |
|
06 |
100 |
120 |
200 |
|
|
06 |
200 |
220 |
300 |
|
|
06 |
300 |
320 |
400 |
|
|
06 |
400 |
420 |
500 |
|
|
06 |
500 |
600 |
600 |
|
|
10 |
50 |
70 |
150 |
|
|
10 |
100 |
120 |
200 |
|
|
10 |
200 |
220 |
300 |
|
|
10 |
300 |
320 |
400 |
|
|
10 |
400 |
420 |
500 |
|
|
10 |
500 |
600 |
600 |
|
|
KR33 |
06 |
50 |
75 |
150 |
|
06 |
100 |
125 |
200 |
|
|
06 |
200 |
225 |
300 |
|
|
06 |
300 |
325 |
400 |
|
|
06 |
400 |
425 |
500 |
|
|
06 |
500 |
525 |
600 |
|
|
06 |
600 |
625 |
700 |
|
|
10 |
50 |
75 |
150 |
|
|
10 |
100 |
125 |
200 |
|
|
10 |
200 |
225 |
300 |
|
|
10 |
300 |
325 |
400 |
|
|
10 |
400 |
425 |
500 |
|
|
10 |
500 |
525 |
600 |
|
|
10 |
600 |
625 |
700 |
|
|
KR45H |
10 |
200 |
230 |
340 |
|
10 |
300 |
330 |
440 |
|
|
10 |
400 |
430 |
540 |
|
|
10 |
500 |
530 |
640 |
|
|
10 |
600 |
630 |
740 |
|
|
10 |
700 |
730 |
840 |
|
|
10 |
800 |
830 |
940 |
|
|
20 |
200 |
230 |
340 |
|
|
20 |
300 |
330 |
440 |
|
|
20 |
400 |
430 |
540 |
|
|
20 |
500 |
530 |
640 |
|
|
20 |
600 |
630 |
740 |
|
|
20 |
700 |
730 |
840 |
|
|
20 |
800 |
830 |
940 |
|
|
KR46 |
10 |
190 |
220 |
340 |
|
10 |
290 |
320 |
440 |
|
|
10 |
390 |
420 |
540 |
|
|
10 |
490 |
520 |
640 |
|
|
10 |
590 |
620 |
740 |
|
|
10 |
690 |
720 |
840 |
|
|
10 |
790 |
820 |
940 |
|
|
20 |
190 |
220 |
340 |
|
|
20 |
290 |
320 |
440 |
|
|
20 |
390 |
420 |
540 |
|
|
20 |
490 |
520 |
640 |
|
|
20 |
590 |
620 |
740 |
|
|
20 |
690 |
720 |
840 |
|
|
20 |
790 |
820 |
940 |
|
|
KR55 |
20 |
800 |
- |
980 |
|
20 |
900 |
- |
1080 |
|
|
20 |
1000 |
- |
1180 |
|
|
20 |
1100 |
- |
1280 |
|
|
20 |
1200 |
- |
1380 |
|
|
KR65 |
25 |
790 |
- |
980 |
|
25 |
990 |
- |
1180 |
|
|
25 |
1190 |
- |
1280 |
|
|
25 |
1490 |
- |
1380 |
|
注1） 最高速度由电机转速（6000min -1 ）时或滚珠丝杠的容许转速所限制。
注2） 表5 的最高移动速度以上使用时，请咨询THK。
