LM导轨SHS    装有球保持器 的4方向等负荷

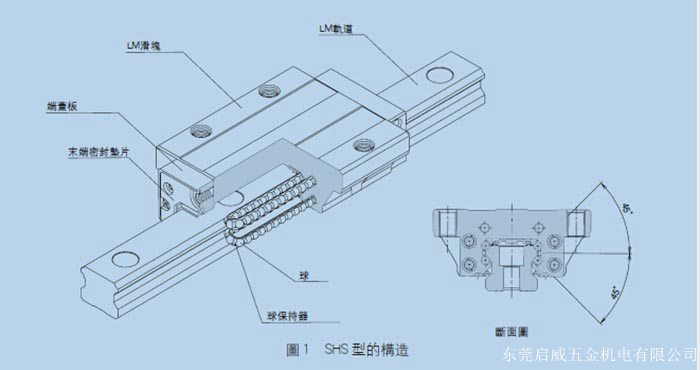

SHS系列的结构与特长

THK导轨钢球沿着LM 轨道与LM 滑块被精密研磨加工过的4 列滚动沟槽上球进行滚动，再通过球保持器与装在LM 滑块上的端盖板，使各列球进行循环运动。
  为了使SHS滑块的4个方向（径向方向、反径向方向、横方向）具有相同的额定负荷，各球列被设计成45°的接触角，可在各种各样的姿势中使用。并且因能施加均等的预压，从而既能一边维持较低的摩擦 又加强了4个方向的刚性。同时，因断面高度低，并且对LM滑块进行了高刚性设计，从而能获得稳定的高精直线运动

【4 方向等负荷】

因为各球列是按接触角45 °配置的，故对于LM滑块上的4 个作用方向（径向，反径向，横向），均具有相同的额定负荷，可在各种各样的姿势中使用，用途广泛。

【自动调整能力】

由于独特的圆弧沟槽的正面组合（D F 组合），所产生的自动调整能力之效果，即使给予预压也能吸收安装误差，从而得到高精度平滑稳定的直线运动。

【世界标准尺寸】

SHS系列是由直线运动系统之先驱所开发的，事实上已成为世界标准的HSR型为基准而设计的SHS型，具有与HSR 型相同的额定负荷和刚性。

【低重心‧高刚性】

通过对THK导轨断面的小型化，使重心变低，同时实现了高刚性化。
