HSR



LM导轨HSR 4方向等负荷型

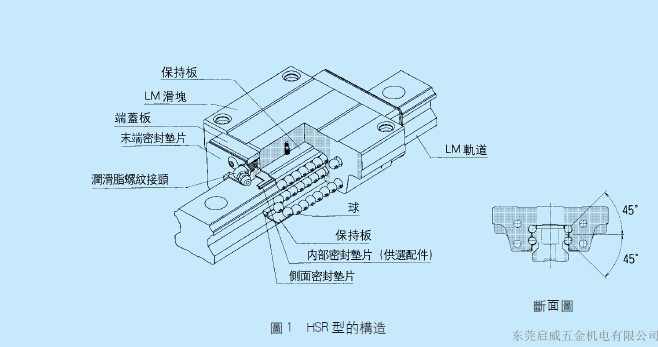

结构与特长

HSR型的钢球沿着LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动,再通过装在LM滑块上的端盖板,使各列钢球进行循环运动。

因钢球被保持板保持,即使将LM 滑块从LM 轨道上抽出,球也不会脱落。(HSR8 10 12 型除外)。

为使LM 滑块的4 个方向(径向方向、反径向方向、横方向)具有相同的额定负荷,各球列被设计成45 °的接触角,无论使用何种姿势都可以。并且因能施加均等的预压,从而既能一边维持较低的摩擦系数,又加强了4个方向的刚性。同时,因断面高度低、且对LM滑块进行了高刚性设计,因而可以获得稳定的高精度直线运动。

【4 方向等负荷型】

为了使加于LM 滑块的四个方向(径向方向、反径向方向、横方向)具有相同的额定负荷,各钢球列被设计成45 °的配置,无论使用何种姿势都可以,因而用途非常广泛。

【高刚性型】

因钢球的配置是采用具有良好平衡性的4列排列,因此能施加充分的预压,并且容易提升4个方向的刚性。

【自动调整能力】

由于THK独特的圆弧沟槽的正面组合(DF 组合),所产生的自动调整能力之效果,即使给予预压也能吸收安装误差,从而能得到高精度平滑稳定的直线运动。

【出色的耐久性】

即使有预压或偏负荷作用,钢球的差动也抑制在最低限度,从而保持平滑的滚动运动。故具有出色的耐磨损性和精度的长期维持

【备有不锈钢型】

根据用户需求,LM滑块、LM轨道、钢球都可采用不锈钢材料制造。
