LM滚动导轨  宽幅轨道型    HRW型



结构与特性

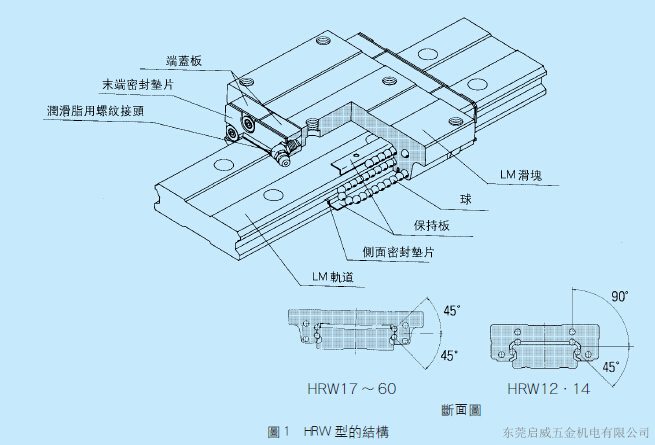

钢球严重LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动,再通过装在LM滑块上的端盖板,使各列球进行循环运动。

LM滑块采用保持板将钢球保持住,即使将LM 滑块从LM 轨道上取下,球也不会脱落。(HRW12 14LR 型除外)为了使LM 滑块的4 个方向(径向方向、反径向方向、横方向)具有相同的额定负荷,各球列被设计成45 °的接触角,无论使用何种姿势都可以。并且因能施加均等的预压,从而既能一边维持较低的摩擦系数,又加强了4个方向的刚性。同时,极力降低了全高度,最大限度地加厚了LM滑块的壁厚,采用了6个螺栓强力拧紧的方式。在要求省空间的地方,或有力矩作用,需要高刚性的地方,可采用使用1 根轴的方式。

【小型化大负荷型】

因有效球数多,所有方向都具有高刚性。轨道幅度宽, 单根轴就可承受足够的力矩。同时,轨道的断面二次弯矩大,横方向的刚性也高,从而不需要如侧面支撑等加固件。

【小噪音型】

各球的循环部用合成树脂制的端盖板导向,并且采用了使钢球能平滑地循环的设计,从而可获得小噪音且稳定的直线运动。HRW27 型在速度为50m/min 时噪音达到50dB
