HR

LM滚动导轨      可分离型(4方向等负荷)    HR型

结构与特长

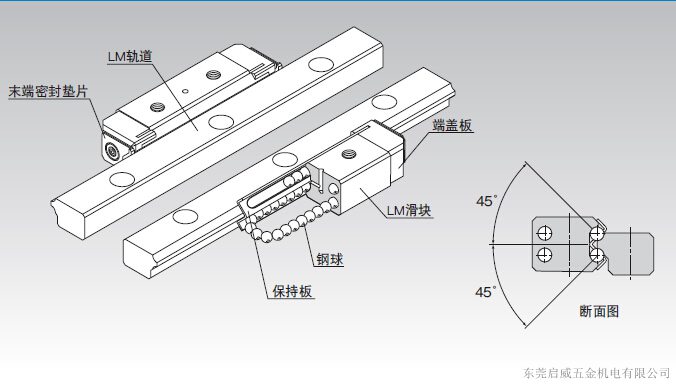

钢球沿着直线轨道和LM滑块上经过精密研磨加工的2列滚动面进行滑动;通过组装在LM滑块上的端盖板,使钢球列循环运动。LM滑块采用保持板将钢球固定住,因此钢球不会脱落。
采用角接触结构,在LM轨道上滚动的双列钢球分别与滚动面呈45°角接触。因此,在同一平面上组装一套(将在同一平面上使用的2根LM轨道和THK直线导轨滑块组合在一起)后,在4个方向(径向、反径向和侧向)上可以承载相同的负荷。而且,由于断面高度较低,因此可以获得小型而稳定的直线导向机构。另外,间隙调节比较容易,安装误差吸收能力也很优异。

安装简便】
THK导轨HR型与交叉滚柱导轨相比,间隙调节较容易,精度也较高。

【自动调心能力】
即使在2轴的平行度、水平度较差的情况下,通过圆弧沟槽的正面组合(DF组合)的自动调心能力效果,在施加预压的状态下也能吸收安装误差,获得流畅的动作。
4方向等负荷】
2轴平行安装使用时,为使THK滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45°配置,因此无论何种安装姿势都可以使用。
与交叉滚柱导轨相近的断面尺寸】
HR型为保持器不移动的无限运动类型,所以不像交叉滚柱导轨那样会产生保持架的移动。另外,HR型的断面尺寸相似于交叉滚柱导轨,因此可以和交叉滚柱导轨互换。
还备有不锈钢型】
导轨、滑块、钢球也可采用不锈钢制造。
