GSR-R

LM滚动导轨     可分离型(径向型)    GSR-R型

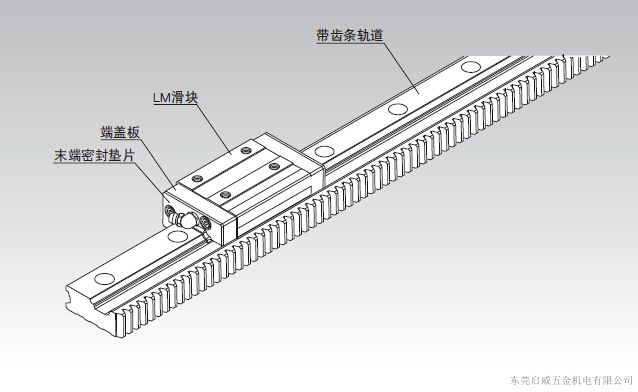

结构与特长

LM轨道与LM滑块的被精密研磨加工过的2列滚动沟槽上球进行滚动,再通过装在LM滑块上的端盖板,使各列球进行循环运动。因球被保持板所保持,从LM 滑块中,球不会脱落。让LM 滑块的上面有点倾斜,通过拧紧安装螺栓就能使间隙消除,并能给予适当的预压。

GSR-R 型是在GSR 型用的LM 轨道上设置了齿条,方便使驱动机构的设计安装变得容易。

【加工装配成本降低】

由于LM 轨道(直线导向)和齿条(驱动器)成为一体,能减少齿条安装面的加工,装配及调整作业等,使成本大幅度地降低。

【设计简单化】

以小齿轮每转1圈的移动量作为整数,与步进电机或伺服电机相配时,每1脉冲的移动量之计算变得很简单。

【节省空间】

使用带齿条滚道,使装置整体小型化成为可能。

【长行程】

因在LM 轨道端面进行了加工,为获得长行程,只要连接标准长度的直线轨道即可

【高耐久性】

因确保了齿条的齿宽与LM 轨道的高度相同,又使用了有可靠性能的高级钢,而齿的表面进行了热处理,因此具有良好的耐久性。
