LM滚动导轨    R型圆弧滚动导轨    HCR型

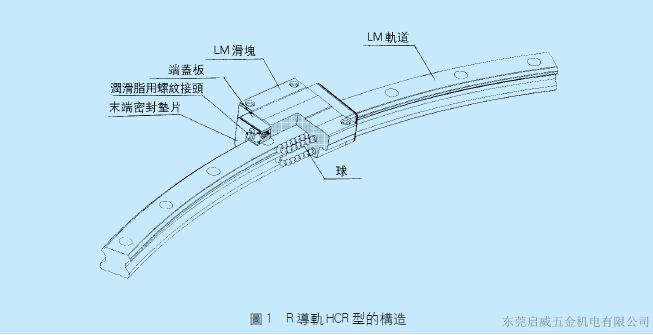

结构与特长

钢球LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动，再通过装在LM滑块上的端盖板，使各列钢球进行循环运动。

可实现高精度圆弧运动的R形圆弧滚动导轨才有具有很多实际成绩的4 方向等负荷型LM 导轨HSR 型为基本构造，根据新的构想开发出来的至今所没有的，具有划时代意义的新系列产品。

【自由的设计】

与旋转轴承，交叉滚子轴承等所不同，可实现数个LM 滑块分别动作。只要在负荷作用点上配置LM 滑块就行，就能出现经济合理的结构设计

【缩短组装时间】

与使用滑动导轨或凸轮式模动盘所获得的圆弧运动相比，使用R导轨可得到没有间隙的高精度运动。LM轨道和LM滑块只需要用螺栓固定，因而装配很简单。

【可实现5m以上的圆弧运动】

可简单地实现旋转轴承所不可能的5 m 以上的圆弧运动。像这样的大型装置的装配、拆卸、再装配都很容易。

【可承载所有方向的负荷】

由于采用HSR型作为样本，因此可以承受所有方向的负荷
