球保持器型LM滚动导轨    双维一体式LM滚动导轨  SCR型

结构与特长

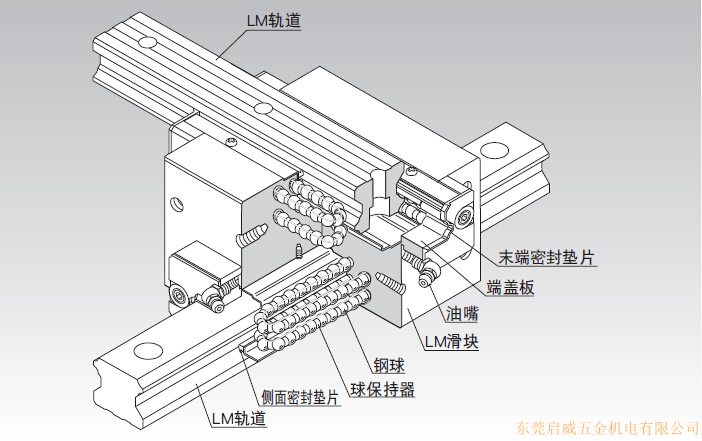

THK直线导轨SCR型的LM 轨道和LM滑块上经过精密加工而形成的4列滚动面进行平稳的滑动；保持器与组装在LM滑块上的端盖板，使钢球列作循环运动。

LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的直线运动系统,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
【 4方向等负荷】
为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45配置，因此无论何种姿势都可以使用,用途广泛。
【 高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。与背面结合并用螺栓固定的以往的LM滑块相比,这种LM滑块具有更高的刚性。所以,最适合于用来构建要求高刚性的X-Y工作台。
【 小型化】
本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的LM滚动导轨,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
