RSR

LM滚动导轨     微型   RSR型

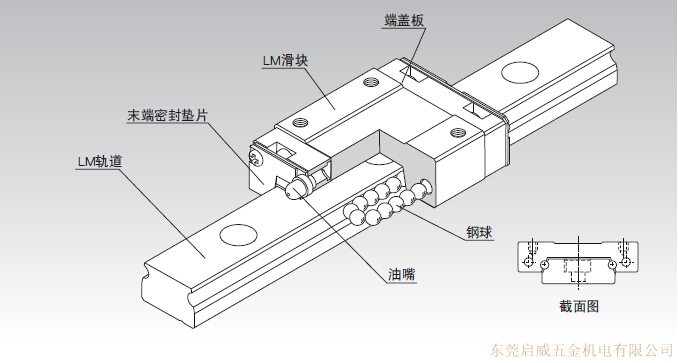

结构与特长

THK 直线导轨RSR型钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动;通过组装在LM滑块上的端盖板,使钢球做循环运动。
钢球在小型化设计的构造中滚动时可实现无行程限制的无限直线运动。
LM滑块的形状被设计成在有限的空间内能具有高刚性,通过与大直径钢球相配合,使在各个方向均能获得高刚性。
【 超小型化设计】
在交叉滚柱导轨以及直线滚动单元的有限行程类型中,保持架最容易出现问题,而在RSR型中保持架不会偏移,从而实现了稳定性高、小型的直线运动系统。
【 可承载所有方向的负荷】
 RSR型增加了有效钢珠数量,加宽了LM轨道宽度,提高了抗力矩的刚性。因此,与平行使用的一对直线轴承相比,实现了更小巧的构造、更耐久的直线运动。
【 还备有不锈钢型】

RSR型滑块、RSR型轨道和钢球也可采用不锈钢制造。
