THK导轨静音型滑块的最大长度
现在很多的自动化设备厂家对自动化产品THK导轨的需求量越来越大，当然也出现部分非标设备厂家，对导轨长度要求很长.作为世界标准型的SHS型，属于静音型滑块，东莞启威五金机电有限公司为广大客户详细介绍这种型号的导轨最大长度，希望对各位厂家有所帮助。
SHS型导轨作为THK导轨中比较通用，也是比较畅销的导轨之一，用户在选择时除了对应滑块的各方面尺寸，还要确定导轨的长度，如果超过最大长度后，就需要采取拼接的方式制作和加工。

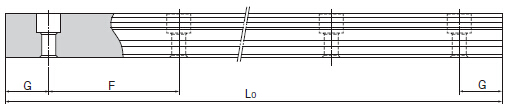

下表是SHS型轨道的最大长度和标准长度：
| 公称型号 | SHS15 | SHS20 | SHS25 | SHS30 | SHS35 | SHS45 | SHS55 | SHS65 |
|
LM轨道 标准长度 （L。） |
160 220 280 340 400 460 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600 |
220 280 340 400 450 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600 1720 1840 1960 2080 2200 |
220 280 340 400 460 520 580 650 700 760 820 940 1000 1060 1120 1180 1240 1300 1360 1420 1480 1520 1600 1720 1840 1960 2080 2200 2320 2440 |
280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1960 2040 2200 1360 2520 2680 2840 3000
|
220
280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1960 2040 2200 1360 2520 2680 2840 3000 |
570 675 780 885 990 1095 1200 1305 1410 1515 1620 1725 1830 1935 2040 2145 2250 2355 2460 2565 2670 2775 2880 2985 3090 |
780 900 1020 1140 1260 1380 1500 1620 1740 1860 1980 2100 2220 2340 2460 2580 2700 2820 2940 3060 |
1270 1570 2020 2620 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
对于最大的长度，会随着精度等级不同来选择，如果精度太高，导轨长度过长的话就会影响精度的，详细情况请向本公司咨询。另外如果客户不想采用拼接的方式，但又要超过上述最大长度时，本公司可以进行定制，为客户提供全方位的服务。
