THK滚珠丝杆的图纸需要客户根据自己设备的需要来设计图纸,也可以给代理商们提供一些具体的尺寸和加工的要求,来出一份图纸。一般情况下都是需要轴端加工的,一端连接电机,一端连接联轴器或者支撑座,因此在设计图纸时要把这些具体的要求都要考虑,免得不利于机器的使用。

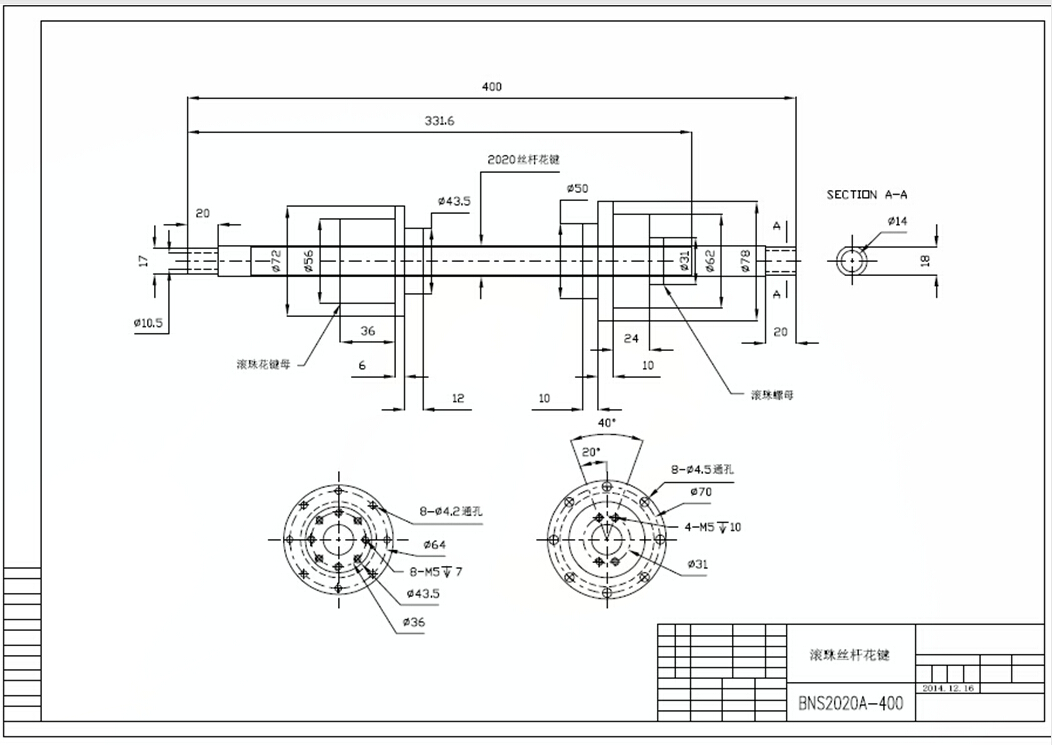

THK滚珠丝杆是由螺母、钢珠和丝杆三部分组成,用户首先要先标明丝杆的长度、直径和精度,轴端需要加工的长度,另外如果需要开键槽的话,还需标明键槽的深度。然后要在图纸上注明丝杆的导程,所谓导程就是丝杆转动一圈螺母运动的距离。最后要注明螺母的长度和直径,还有螺母的安装孔的尺寸,需要加大头的要特殊注明。
这样的图纸初步已经设计出来了,如果需要支撑座和联轴器的,我们会根据您提供的尺寸来选择合适的型号,这样一份完整的THK滚珠丝杆图纸就设计出来了。在进行淬火加工的时候会根据图纸上的轴端加工尺寸来加工,因此这方面一定要确认好,并且,加工完之后要马上涂一层防锈油,免得生锈。
一般情况下THK滚珠丝杆的图纸加工需要3-7个工作日,在图纸上一定要注明交货期,这样就可以设计出更加出色的丝杆。以上就是THK滚珠丝杆的代理商为广大丝杆需求的厂家提供的设计图纸的步骤和方案,希望能够解决用户的图纸设计困境。
