THK滚珠丝杆的螺母种类及其螺母运行方式
发布时间:2017/11/29 9:45:44 浏览次数:1252

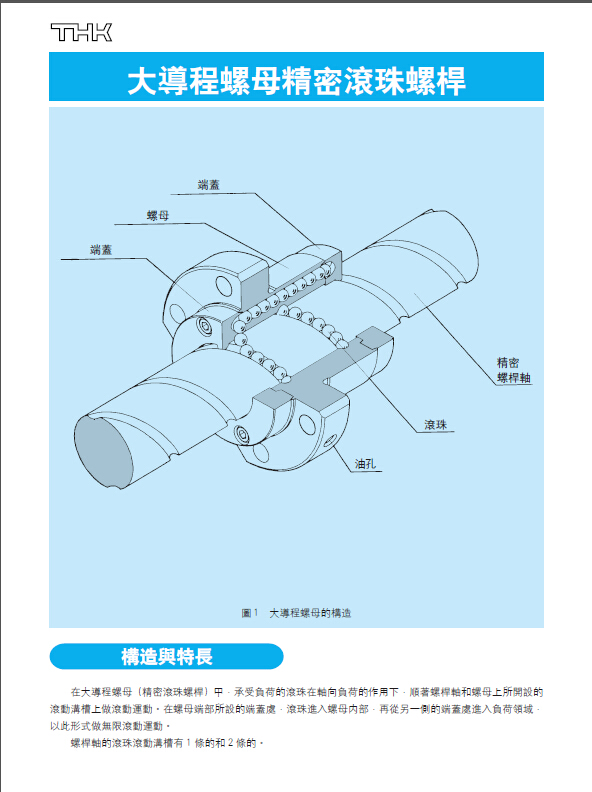

在大导程螺母精密滚珠丝杆中，承受负荷的滚珠在轴向负荷的作用下顺着丝杆轴和螺母上所开设的滚动沟槽上做滚动无限运动。在螺母端所设的端盖处，滚珠进入螺母内部再从另一侧的端盖处进入负荷领域，以此这样的型式做来回无限运动。
THK滚珠丝杆的螺母可以根据钢球的循环方式分为：弯管式、循环器式、端盖式，三种比较常见的循环方式。它们的特长及优点分别如下：
一、弯管式（SBN、BNF、BNT、BNFN、BIF和BTK-V型、循环导片式型HBN型）
这些型号是最典型的螺母，其运行方式是通过使用弯管让钢珠进行循环，钢球从丝杆轴的沟槽中被掏取进入弯管后，再回到沟槽中，反复做无限循环运动。
二、循环器式（DK、DKN、DIK、JPF、DIR 和MDK型）
此系列型号是最小型的螺母，其运行方式是通过循环器改变钢球的行进方向，越过丝杆轴外径回到原位做无限循环运动。
三、端盖式：大导程螺母（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF和BLR型）
这类型的型号最适合高速进给的螺母。钢球利用端盖，从丝杆轴的沟槽中被掏取到螺母的通孔里，通过通孔又回到深沟槽中做来回无限循环运动。
THK滚珠丝杆的螺母可以根据钢球的循环方式分为：弯管式、循环器式、端盖式，三种比较常见的循环方式。它们的特长及优点分别如下：
一、弯管式（SBN、BNF、BNT、BNFN、BIF和BTK-V型、循环导片式型HBN型）
这些型号是最典型的螺母，其运行方式是通过使用弯管让钢珠进行循环，钢球从丝杆轴的沟槽中被掏取进入弯管后，再回到沟槽中，反复做无限循环运动。
二、循环器式（DK、DKN、DIK、JPF、DIR 和MDK型）
此系列型号是最小型的螺母，其运行方式是通过循环器改变钢球的行进方向，越过丝杆轴外径回到原位做无限循环运动。
三、端盖式：大导程螺母（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF和BLR型）
这类型的型号最适合高速进给的螺母。钢球利用端盖，从丝杆轴的沟槽中被掏取到螺母的通孔里，通过通孔又回到深沟槽中做来回无限循环运动。
另外，滚珠丝杆不仅可以通过循环方式分类，也可以根据预压方式分为定位预压方式和定压预压方式两种。
