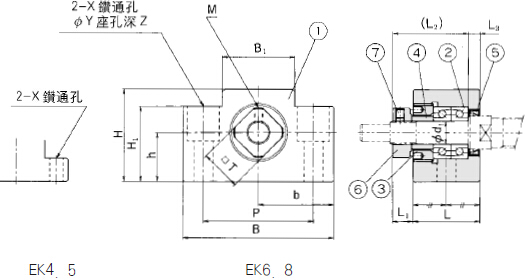

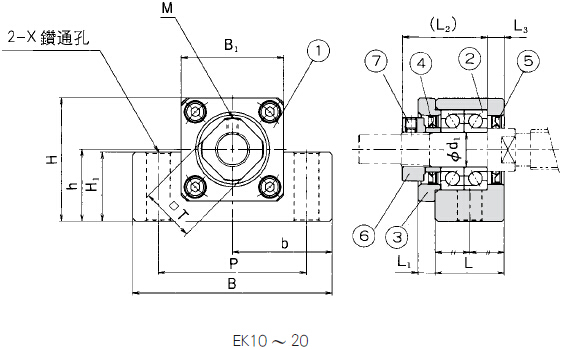

EK系列(凸型固定侧)



编号

零部件名称 数量

1 轴承座 1
2 轴承 1组
3 轴承螺母 1
4 套筒 2
5 密封圈 1(2)
6 锁紧螺母 1
7 带内六角孔固定螺钉 2


      单位mm


型号

轴径

L

 L1

L2

L3

B

H

 b

h

B1

H1

P

X

Y

Z

M

T

使用轴承

 ±0.02

 ±0.02

 EK04

 4

 15

 5.5

 17.5

 3

 34

 19

 17

 10

 18

 7

 26

 4.5

 --

 --

 M2.6

 10

 AC4-12P5

 EK05

 5

16.5

 5.5

 18.5

 3.5

 42

 21

 18

 11

20

 8

 28

 4.5

 --

 --

 M2.6

 11

 AC5-14P5

 EK06

 6

 20

 7

 22

 4

 52

 25

 21

 13

 18

 20

 30

 5.5

 9.5

 11

 M3×0.5

 12

 AC6-16P5

 EK08

 8

 23

 6

 26

 6

 65

 32

 26

 17

 25

 26

 38

6.6

 11

 12

 M3×0.5

 14

 9M8ADFGMP5

 EK10

 10

 24

 6

 29.5

 6

 70

 43

 35

 25

 36

 24

 52

 9

  --

  --

 M3×0.5

 16

 7000DFGMP5

 EK12

 12

 24

 6

 29.5

 6

 70

 43

 35

 25

 36

 24

 52

 9

  --

  --

 M3×0.5

 19

 7001DFGMP5

 EK15

 15

 25

 6

 36

 5

 80

 49

 40

 30

 41

 25

 60

 11

  --

  --

 M3×0.5

 22

 7002DFGMP5

 EK20

 20

 42

 10

 50

 10

 95

 58

 47.5

 30

 56

 25

 75

 11

  --

  --

 M7×0.7

 30

 7204DFGMP5



  特点

支撑单元装有经预压调整的JIS5 级的角接触球轴承。特别是在EK/EF的超小型式中,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性‧高精度的稳定的回转性能.
