【装配支撑单元】
(1) 将固定侧支撑单元装配到丝杠轴上,装好后请不要随意拆卸支撑单元。将滚珠丝杠轴插入支撑单元时,注意请不要将油密封挡板的凸缘弄翻。
(2) 将固定侧支撑单元插入后,拧紧锁紧螺母,用垫块和内六角固定螺栓将其固定。
(3) 用止动环将支撑侧轴承固定到丝杠轴上,并装入支撑侧支撑座。
需要注意的是用内六角固定螺丝压紧垫块时,为防止松动,请将内六角固定螺丝涂上粘结剂后再拧紧。另外,在恶劣条件下使用时,还必须采取措施防止其它零部件的松动,详细情况请向本公司咨询,我们会详细说明。

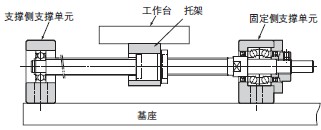

【往工作台和基座上的装配】
(1) 使用托架把滚珠丝杠的螺母安装在工作台时,将螺母插入托架并暂时拧紧。
(2) 将固定侧支撑单元暂时拧紧到基座上。此时,将工作台移近固定侧支撑单元并对准轴中心,调整工作台使其能平滑移动。
在以固定侧支撑单元为基准时,请将螺母外径与工作台或托架内径之间留出一定间隙进行调整。
在以工作台为基准时, 用薄垫片调整轴心高度(方形支撑单元用)、或将滚珠丝杠的螺母外表面与安装部内面之间留一定间隙(圆形支撑单元用)进行调整。
(3) 将工作台移近支撑侧的支撑单元, 并对准轴中心, 使工作台往返数次, 一直调整到螺母整个行程都能平滑运动,并暂时将支撑单元拧紧在基座上。
【确认精度及全锁紧支撑单元】
用千分表一边测试滚珠丝杠轴端的振摆及轴向间隙, 一边将螺母、螺母座、固定侧支撑单元、支撑侧支撑单元的顺序依次完全拧紧。在测量时要反复测量几遍,确认得到精确的数值。
【与马达的连接】
(1) 将马达托架安装到基座上。
(2) 用联轴节将马达与滚珠丝杠连接起来,这时安装步骤要缓慢进行,确保安装的精度不会变。
(3) 请注意进行充分的试运行。
