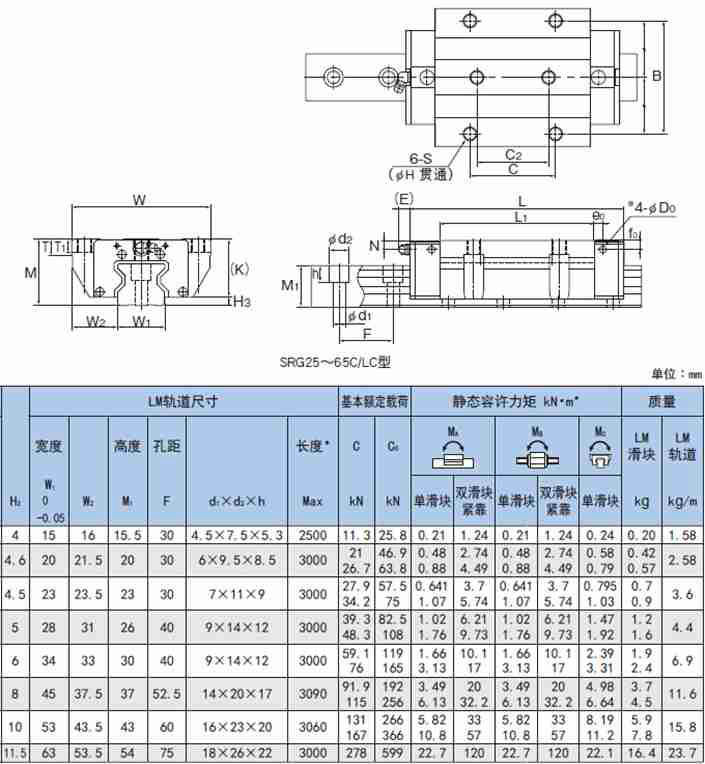

SRG-A/LA型SRG-C/LC型

LM滑块的法兰部实施了螺纹加工,可以从顶部安装。
SRG-C型可以熊上下任选一方向安装,可用于工作台无法安装螺栓孔的情况

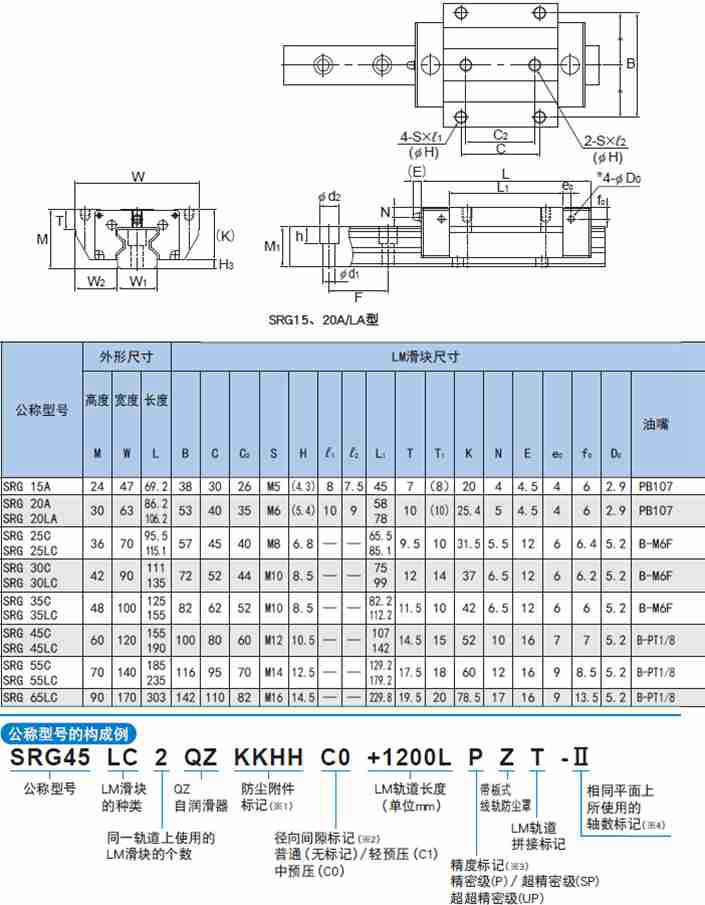

SRG-A/LA型SRG-C/LC型

注1) 为防止异物进入LM滑块,顶面润滑孔和侧油嘴用底孔并未钻通。
此外,如果有相关指示,THK可负责安装油嘴。顶面润滑孔以及侧油嘴用底孔是用于安装油嘴的,请不要用于其他目的。
油润滑时的安装方式以及配管接头在LM滑块上的安装位置请与THK联系。
 长度Max是指LM轨道的标准最大长度。
静态容许力矩* 单滑块∶使用1个LM滑块的静态容许力矩值
2个紧靠∶2个LM滑块紧靠时的静态容许力矩值
注2) 将LM滑块的安装孔(4处)加工为内沉头孔,从而可以与SRG-C型一样从上面和下面都可安装工作台。
括号内的数值是加工有内沉头孔的尺寸。
有关详细说明,请咨询THK。
