SRG-V/LV型SRG-R/LR型

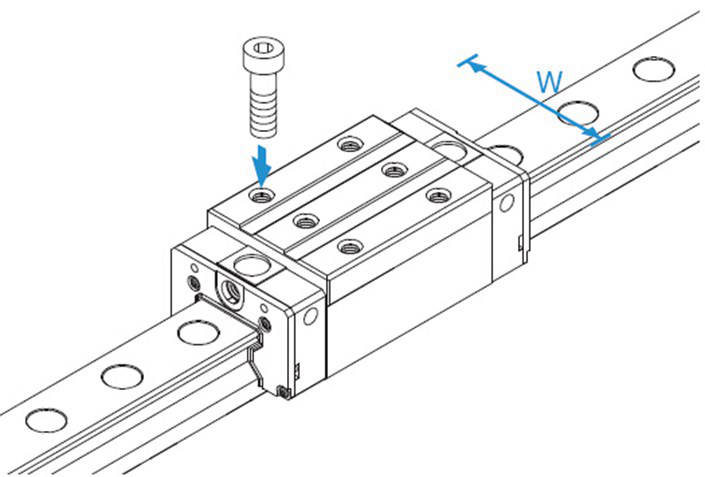

SRG-R型减小了LM滑块的宽度(W)、实施了螺纹加工的类型。
可用于工作台宽度空间不足的场所。

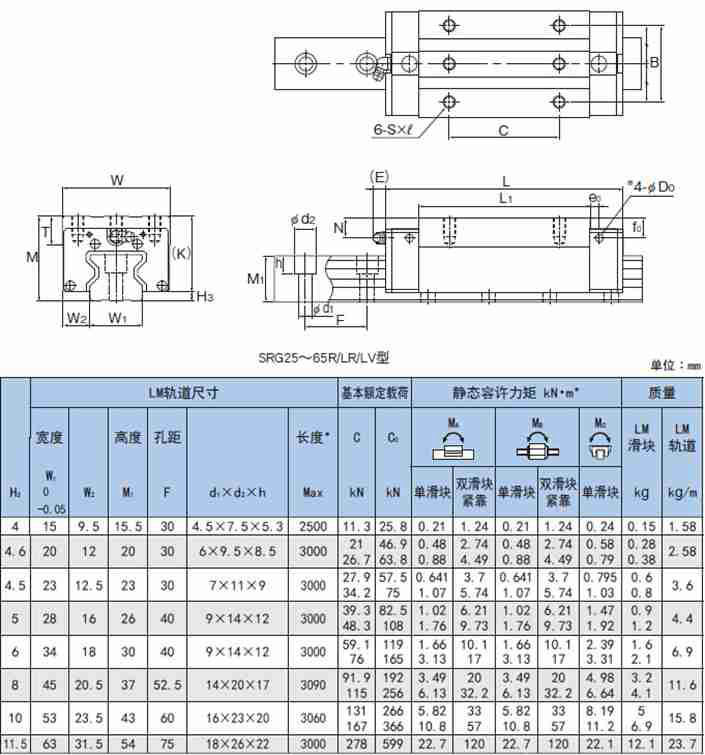

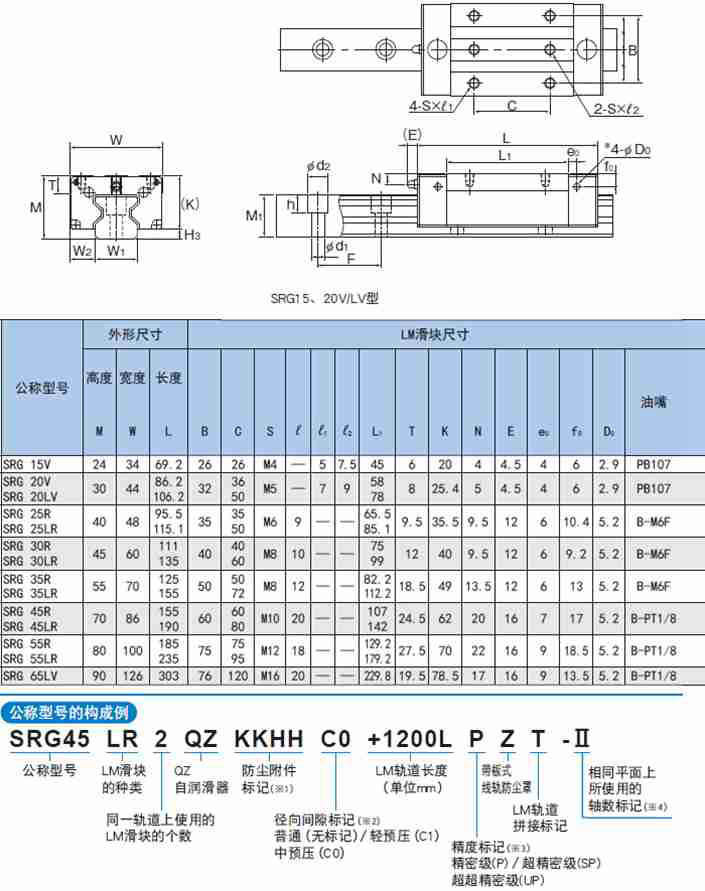

SRG-V/LV型SRG-R/LR型

注1) 为防止异物进入LM滑块,顶面的润滑孔和侧喷嘴用备用孔 􀋞 并未钻通。
 长度Max是指LM轨道的标准最大长度。
静态容许力矩 * 单滑块∶使用1个LM滑块的静态容许力矩值
2个紧靠∶2个LM滑块紧靠时的静态容许力矩值
请注意拆卸/安装夹具并未作为标准件包括在LM滚动导轨组件中。如果希望使用此夹具,请与THK联系。
注2) SRG85LC的LM滑块安装孔(9处)全部为通孔(全螺纹)。
注3) SRG100LC的LM滑块安装孔(a)部(6处)为通孔(全螺纹)。
LM滑块安装孔(b)部(3处)的有效螺纹深为2
