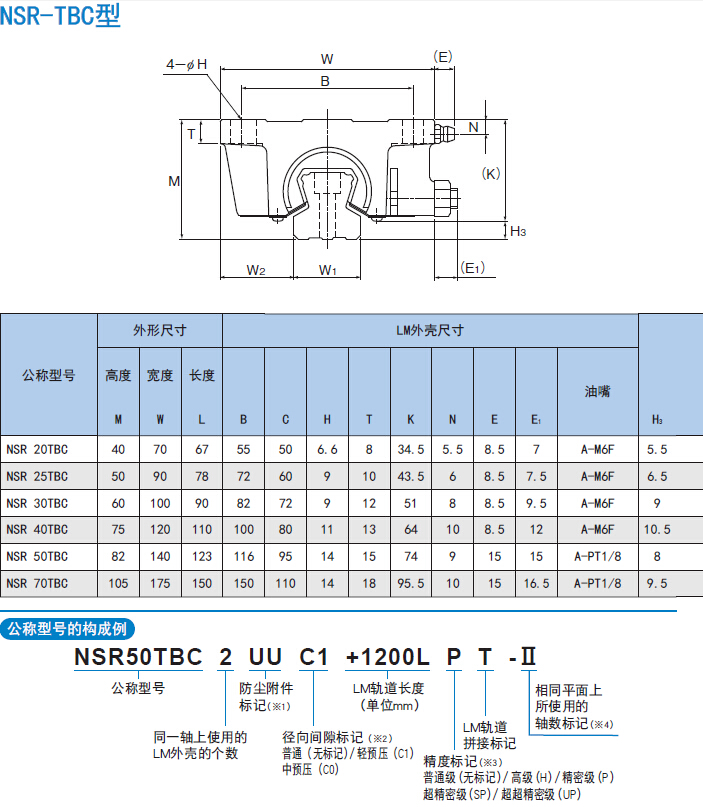

NSR-TBC



LM滚动导轨   自动调心型   NSR-TBC型

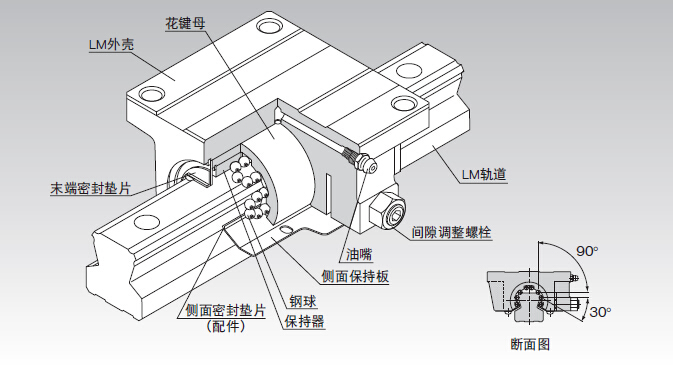

结构与特点

NSR-TBC型是LM滚动导轨系列中,唯一的非一体型LM滑块构造,它是在具有刚性高的铸铁制外壳里,装入圆周方向削除了120度的圆筒形花键母,成为由2部分构成的结构。因此,外壳与圆筒的配合面能自动调心,因此可在粗糙的安装面上使用。
【 可承载所有方向的负荷】
NSR-TBC型有4列钢球,被分为2列分别配置在LM轨道的两肩部,可承受来自上下左右四个方向的负荷。但是,由于是自动调心形式,用单轴就不能承受旋转力矩(M C )。
【 易于安装与调整精度】
此型号具有很高的自动调整和自动调心能力,因此即使2根轴的安装精度没调好,也可由LM滑块将误差吸收,不会给运动性能带来其他影响,因此不会降低机械的使用性能。
